Комплекс инженерных систем

Описание:

Комплекс инженерных систем и коммуникаций, обеспечивающих отопление, тепло- и холодоснабжение, а также водоснабжение и водоотведение в индивидуальном жилом доме общей площадью 600 м2. В составе работ выполненных на данном объекте нашими специалистами была разработана проектная документация, осуществлялась поставка оборудования, комплектующих и материалов, а также выполнен комплексный монтаж всех вышеперечисленных систем. Газовое отопление дома и производство тепловой энергии обеспечивает встроенная газовая котельная, которая размещается на первом этаже здания в специальном техническом помещении. Основным теплогенератором является двухконтурный газовый котел напольного исполнения, оснащенный атмосферной горелкой с предварительным смешиванием, электрический котел смонтирован в качестве резервного. Управление основным оборудованием котельной осуществляется при помощи встроенной программируемой системы с погодозависимым алгоритмом, обеспечивающей высокую энергоэффективность и защиту от аварийной ситуации. Удаление продуктов сгорания топлива осуществляется дымоходом, выполненным из утепленных двустенных труб и фасонных элементов из нержавеющей стали.

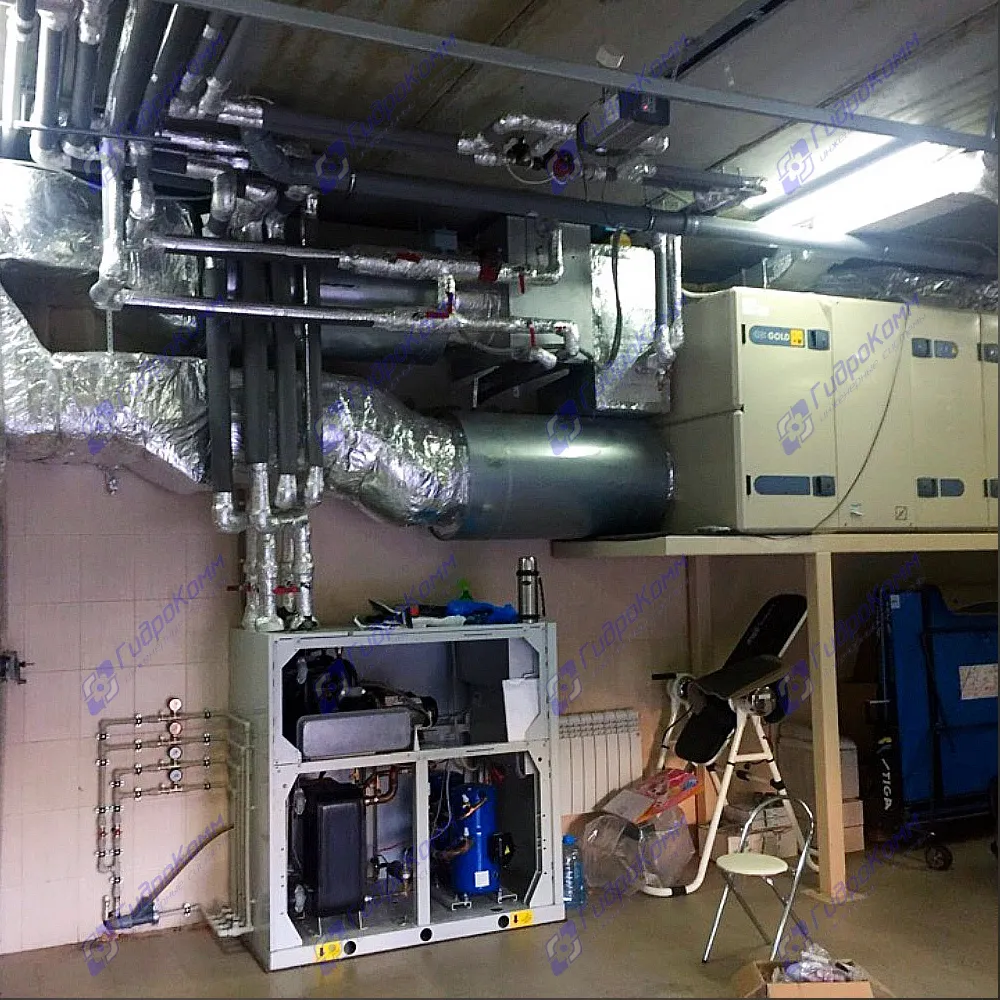

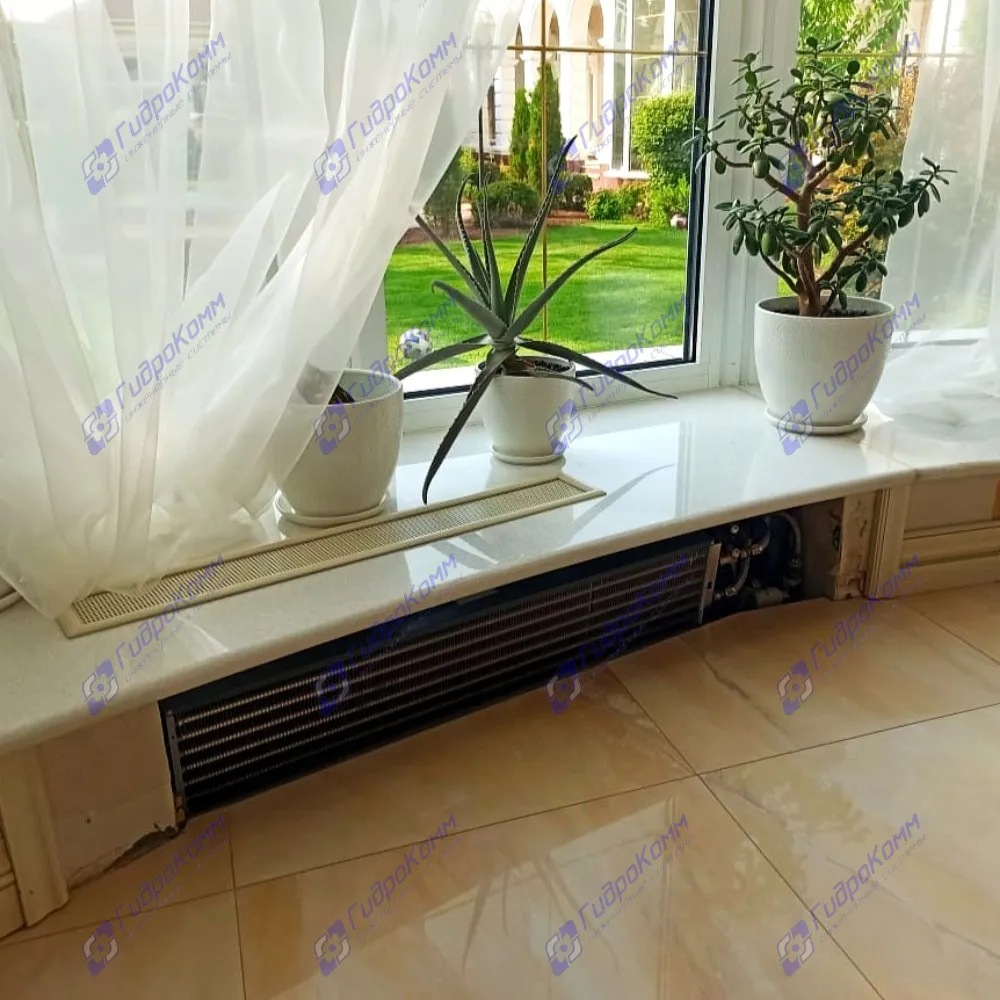

Дымоход смонтирован внутри технологического канала, который предусмотрен в сечении несущей стены и имеет выход на кровлю здания. Схема обвязки котлов предусматривает их параллельное подключение через гидравлический разделитель, от которого теплоноситель попадает в распределительный коллектор, объединяющий 7 тепловых контуров с собственными насосными группами. Самым энергоемким контуром является система отопления, представляющая собой двухтрубную распределительную сеть из 5 отдельных линий, встраиваемых внутрипольных конвекторов и более 30 гибридных радиаторов, расположенных по наружным стенам здания. В конструкции данных климатических устройств предусмотрено два независимых теплообменника, подключенных к сети отопления и холодоснабжения. Благодаря такой схеме обвязки, в холодный период года радиаторы используются в качестве отопительных приборов, а летом как внутренние блоки кондиционера. Система холодоснабжения подает остывшую воду из теплообменника бассейна в реверсивный чиллер с жидкостным охлаждением, далее, рабочая жидкость дополнительно охлаждается в испарителе, и поступает в коллектор холодоснабжения. Коллектор объединяет пять линий, каждая из которых является отдельной распределительной сетью, доставляющей холодоноситель к теплообменникам гибридных радиаторов.

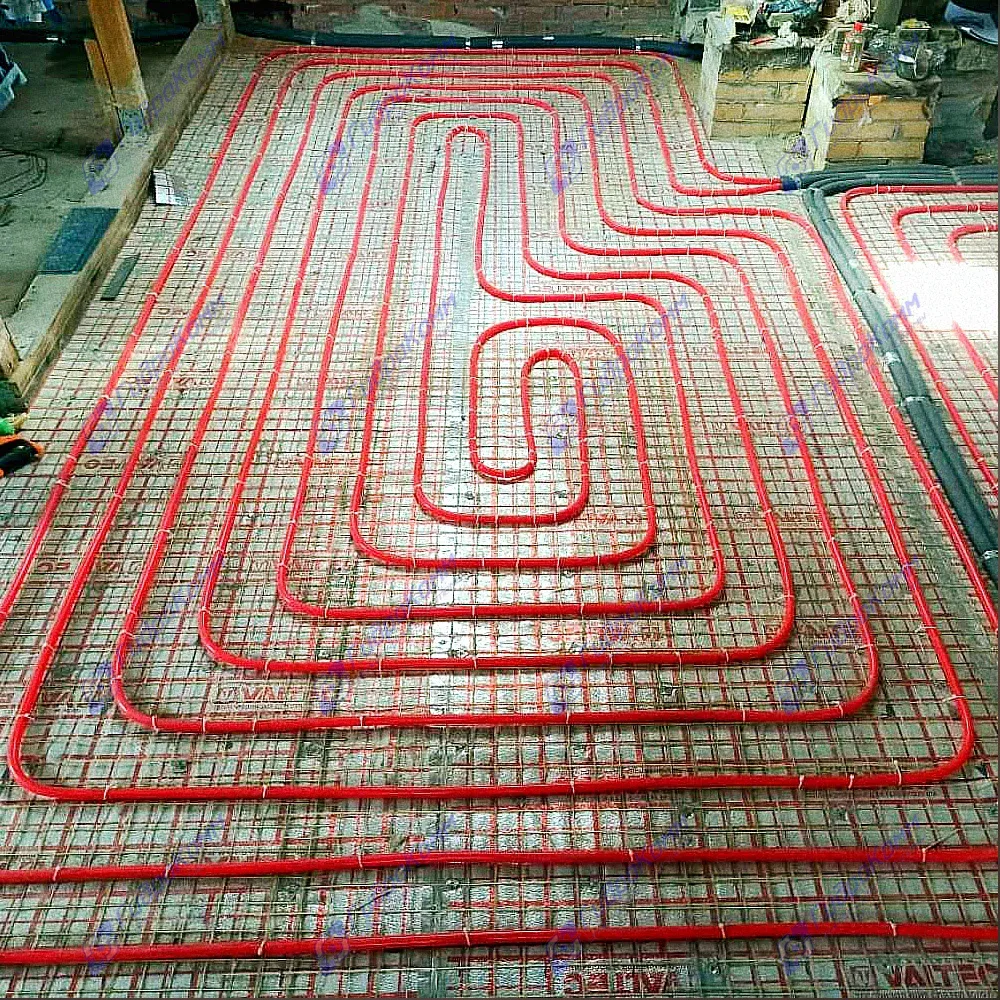

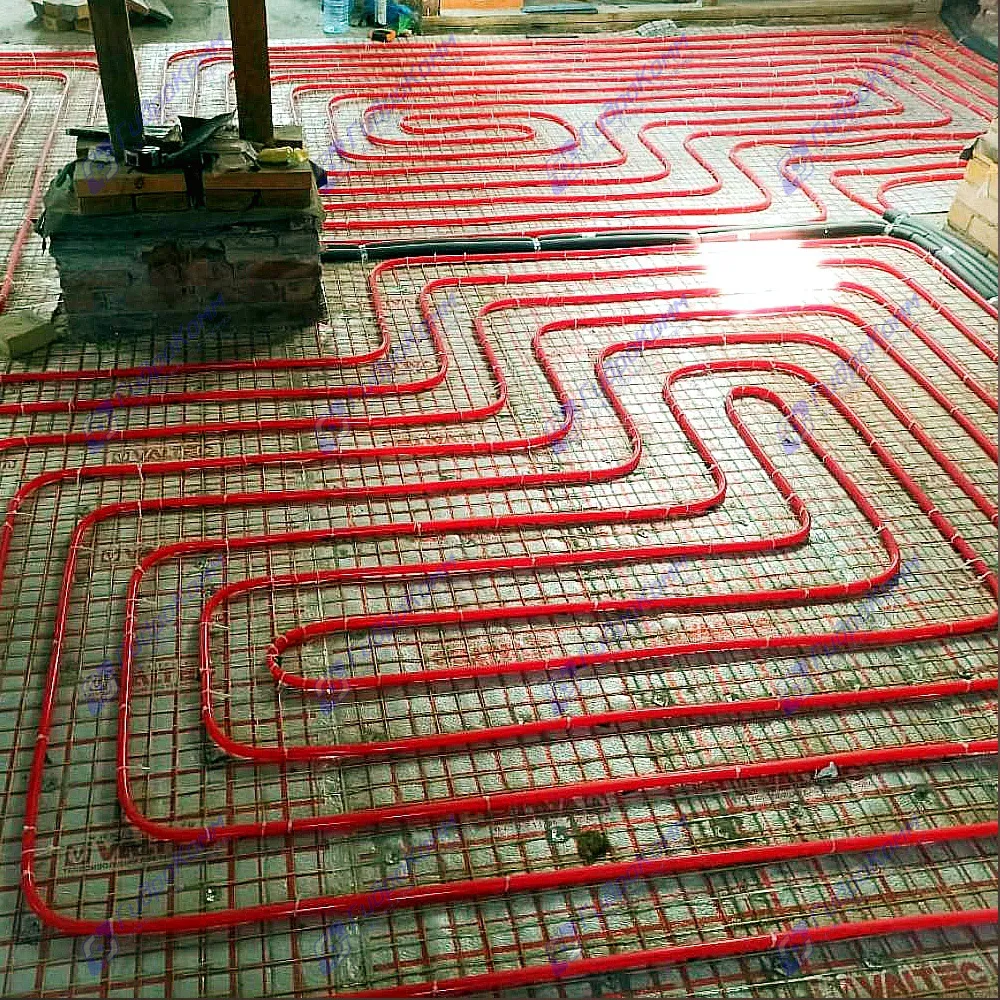

В процессе работы климатических устройств жидкость нагревается и возвращается через чиллер к теплообменнику бассейна, образуя замкнутый цикл. Кроме гибридных радиаторов, используется система поверхностного отопления, зоны прогрева которой размещаются в помещениях СПА-комплекса, туалетах, гостиной и холле первого этажа. Циркуляционные трубопроводы выполнены молекулярно сшитым полиэтиленом, уложены в форме спирали поверх отражающей тепловой изоляции, и зафиксированы к плите перекрытия. Коллекторные группы «теплых полов», а также регулирующие клапаны отопительных приборов, оборудованы электромагнитными приводами, которые подключены к комнатным термостатам с датчиками температуры воздуха. Совместная работа этих электронных и механических устройств, обеспечивает корректировку и поддержание температурного режима в отдельных помещениях. Третьим тепловым контуром является система теплоснабжения приточной вентиляции, оснащенная насосной группой, имеющей в своем составе трехходовой смесительный клапан с электромагнитным приводом и пластинчатый теплообменник. В качестве теплоносителя, в данном контуре используется раствор пропиленгликоля, предотвращающий разморозку системы в случае аварийной остановки. Система также полностью автоматизирована, что позволяет с заданной точностью контролировать параметры работы, тем самым поддерживая высокий уровень комфорта в помещениях. Загрузка бака косвенного нагрева, смонтированного в составе системы горячего водоснабжения, обеспечивается вторым контуром газового котла. Поддержание установленной температуры воды в баке и рециркуляция в сети, подающей воду к санитарно-техническим приборам, осуществляется при помощи системы управления, работающей в режиме приоритета ГВС.

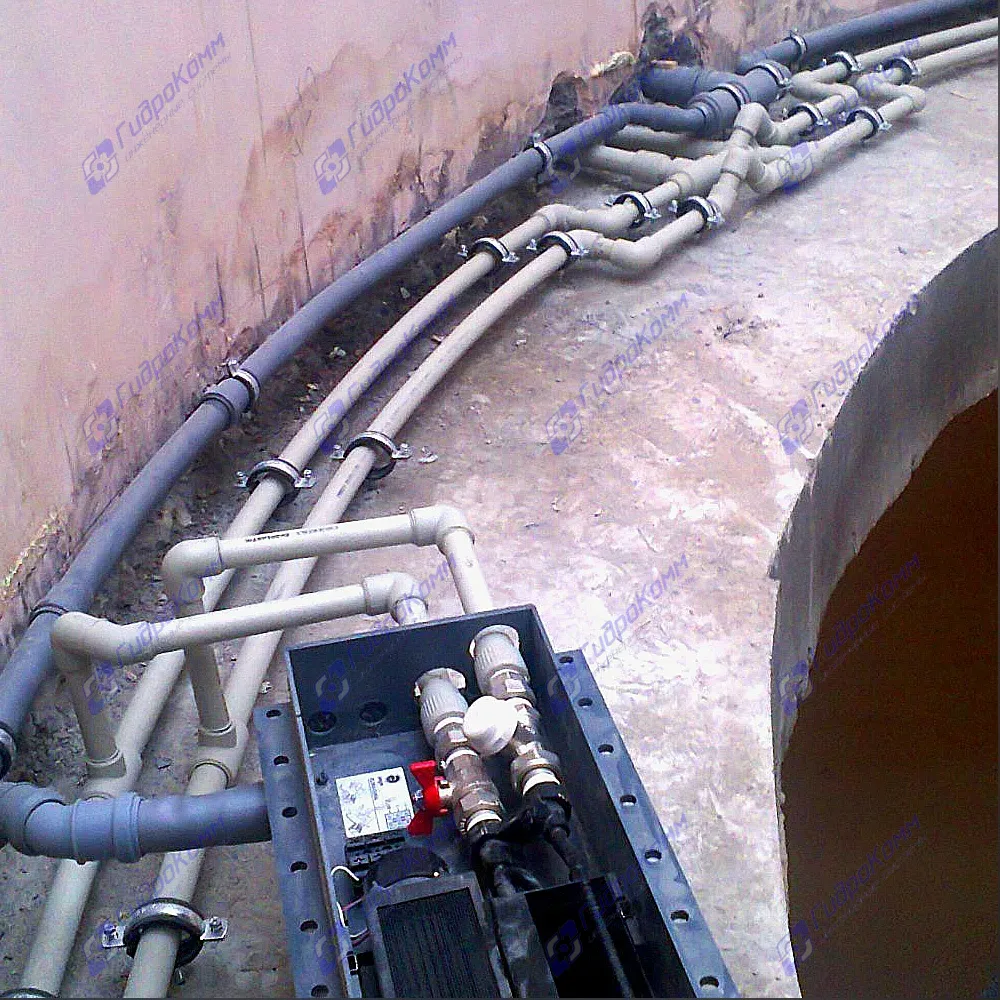

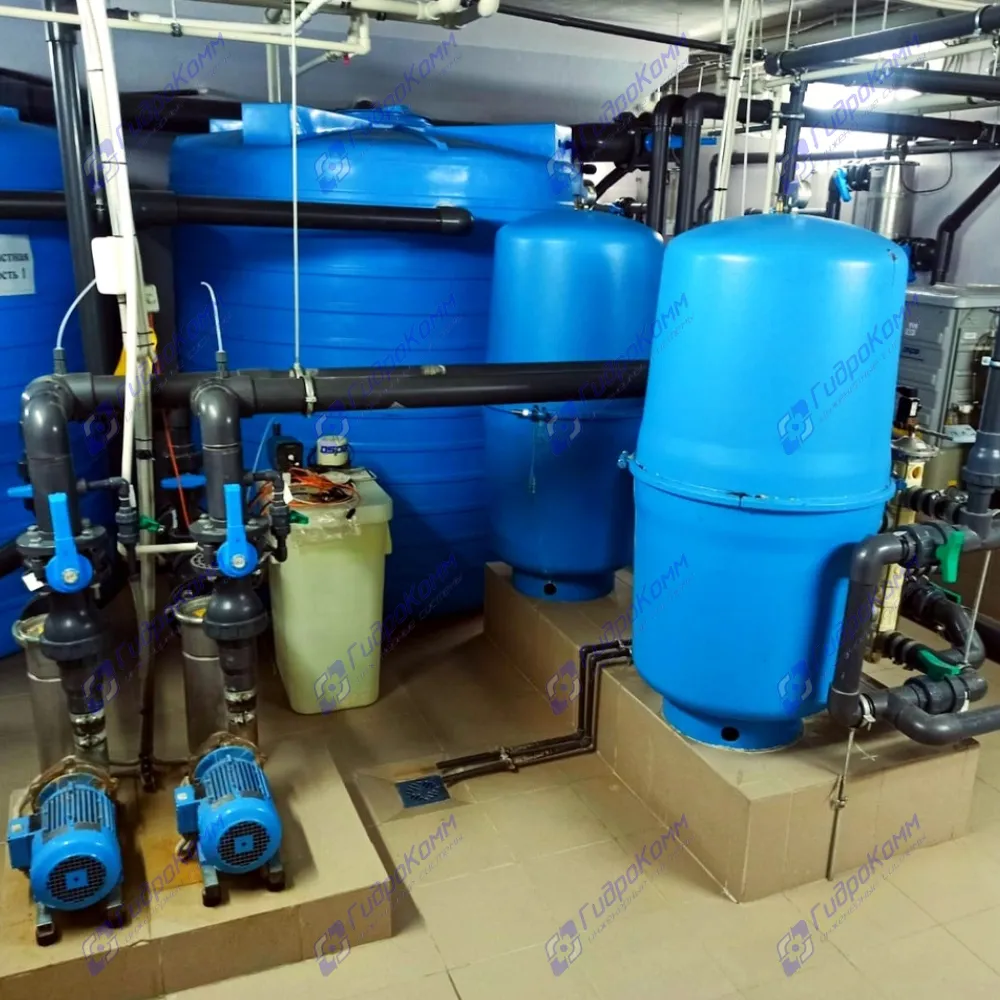

Холодное водоснабжение дома организовано из городского хозяйственно-питьевого водопровода, в составе системы предусмотрен блок водоочистки, вводной узел оборудован запорной и предохранительной арматурой, а также прибором учета. Система обеспечивает бесперебойную работу санитарно-технических приборов в четырех санузлах, небольшого СПА-комплекса, кухни, постирочной, а также ландшафтного полива. Водоотведение осуществляется самотечной трубопроводной сетью, утилизирующей стоки от всех подключенных приборов в систему городской канализации. Все трубопроводы внутренних инженерных систем смонтированы скрыто в технологических каналах, разработанных в стяжке пола и несущих стенах, а также в конструкции подвесного потолка и перегородок, отделяющих помещения.
