Описание проектирования систем

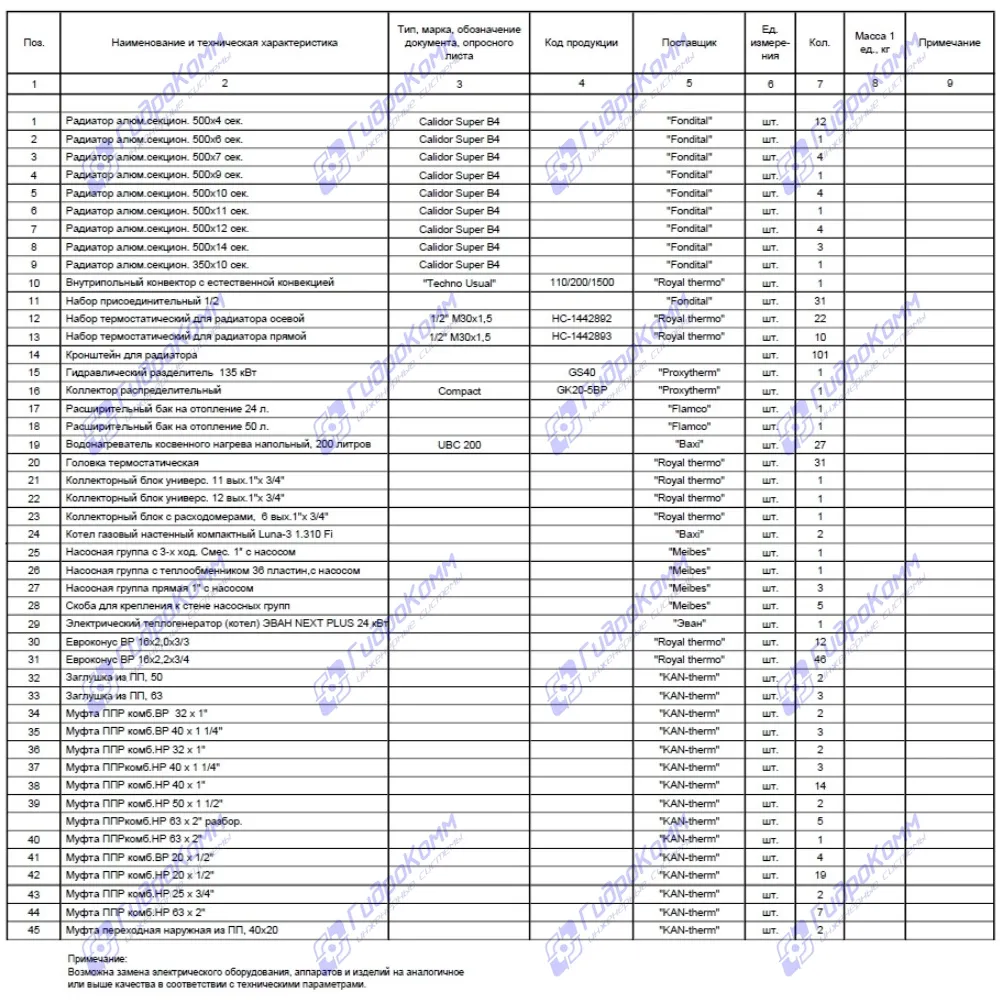

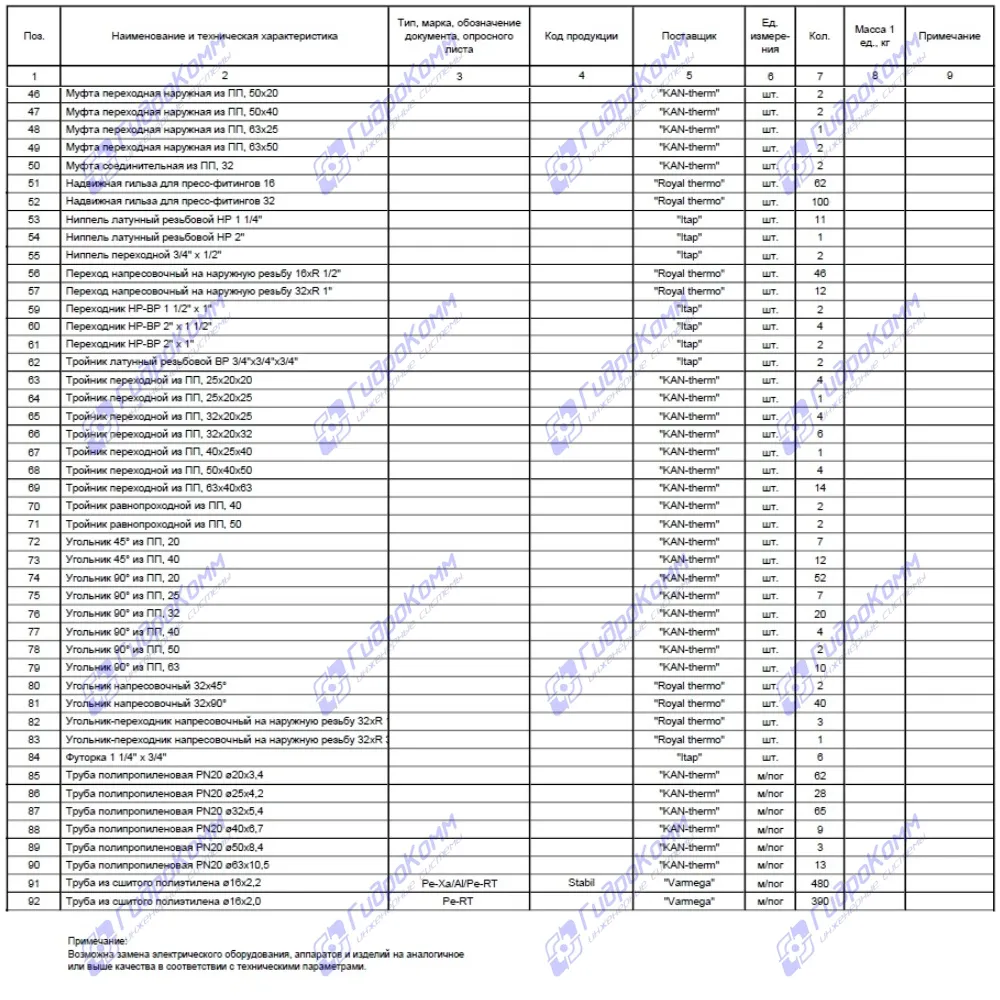

Фрагменты проекта системы отопления, водоснабжения и водоотведения, разработанного инженерами компании «Гидрокомм» для индивидуального жилого дома, а также здания хозяйственного блока и гаража с общей отапливаемой площадью 450 м2. В состав проекта включена тепломеханическая схема встроенной газовой котельной, тепловой расчет отапливаемых помещений, гидравлический расчет трубопроводной сети, а также полная спецификация оборудования, комплектующих и материалов.

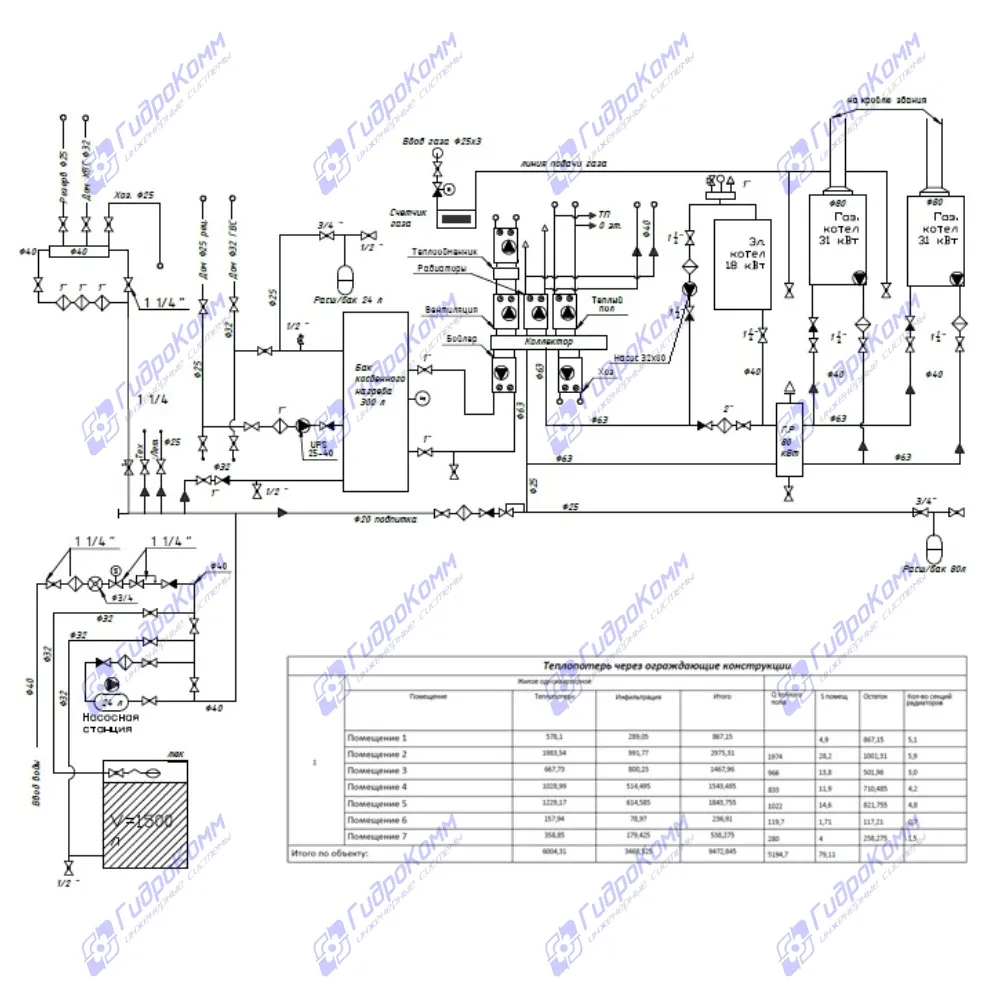

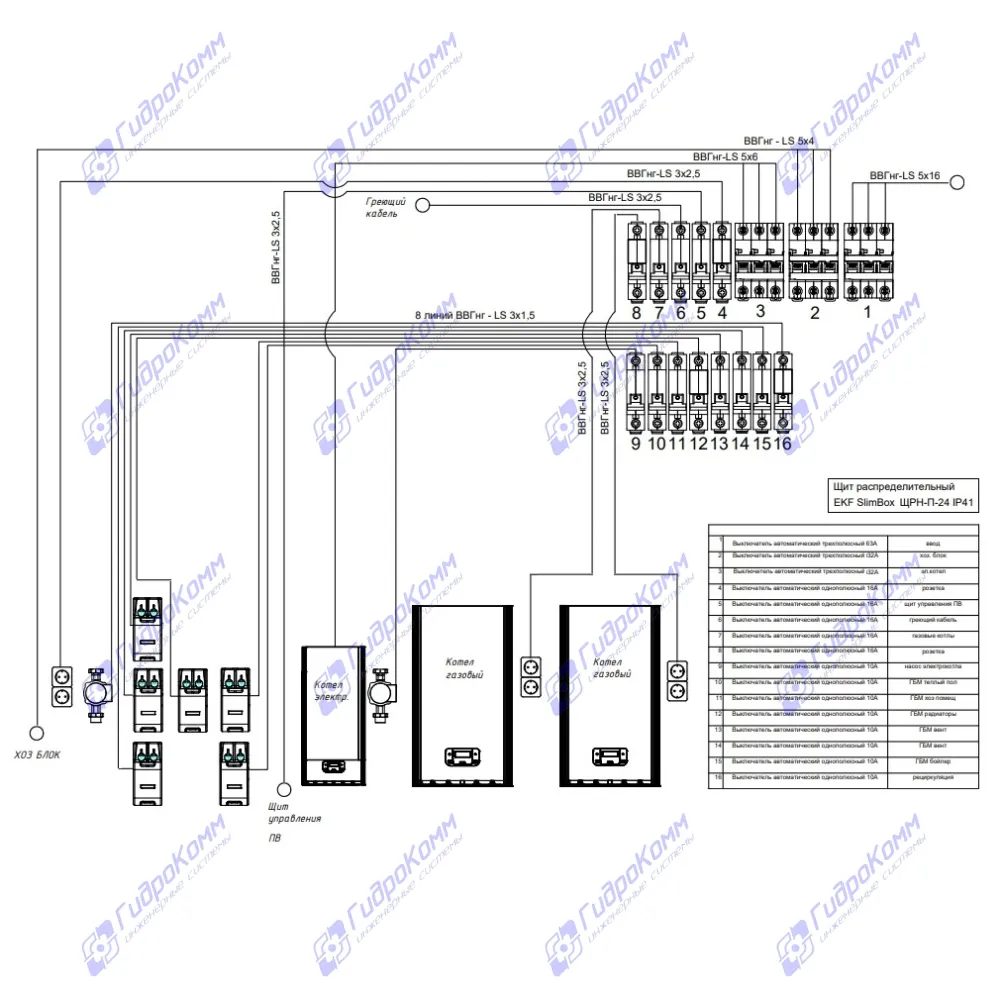

В качестве источника теплоснабжения объекта предусмотрена встроенная газовая котельная, оснащенная двумя газовыми конденсационными котлами, роль резервного теплогенератора выполняет электрический котел. Программируемый погодозависимый контроллер с телекоммуникационным модулем, обеспечивает дистанционное управление работой газовых котлов. При этом пользователь через мобильное приложение получает данные о работе котлов и корректирует их настройки, что гарантирует высокую энергоэффективность системы и защиту от возникновения аварийной ситуации. Отвод продуктов сгорания топлива осуществляется дымососами котлов в раздельные вертикальные дымоходы, расположенные внутри технологического канала, предусмотренного в сечении несущей стены, и выходящие на кровлю здания. Дымоход выполнен из PP-R труб и фасонных элементов с раструбным соединением, фиксирующихся обжимными хомутами, поступление воздуха в камеру сгорания осуществляется из помещения котельной. Каскадное подключение теплогенераторов в общий коллектор подразумевает как поочередную, так и одновременную их работу при максимальной нагрузке, а также использование резервного котла для подогрева системы, в случае перебоев с газоснабжением. Схема котельной включает гидравлический разделитель и распределительный коллектор с насосными группами, обеспечивающими циркуляцию теплоносителя в 5 тепловых контурах.

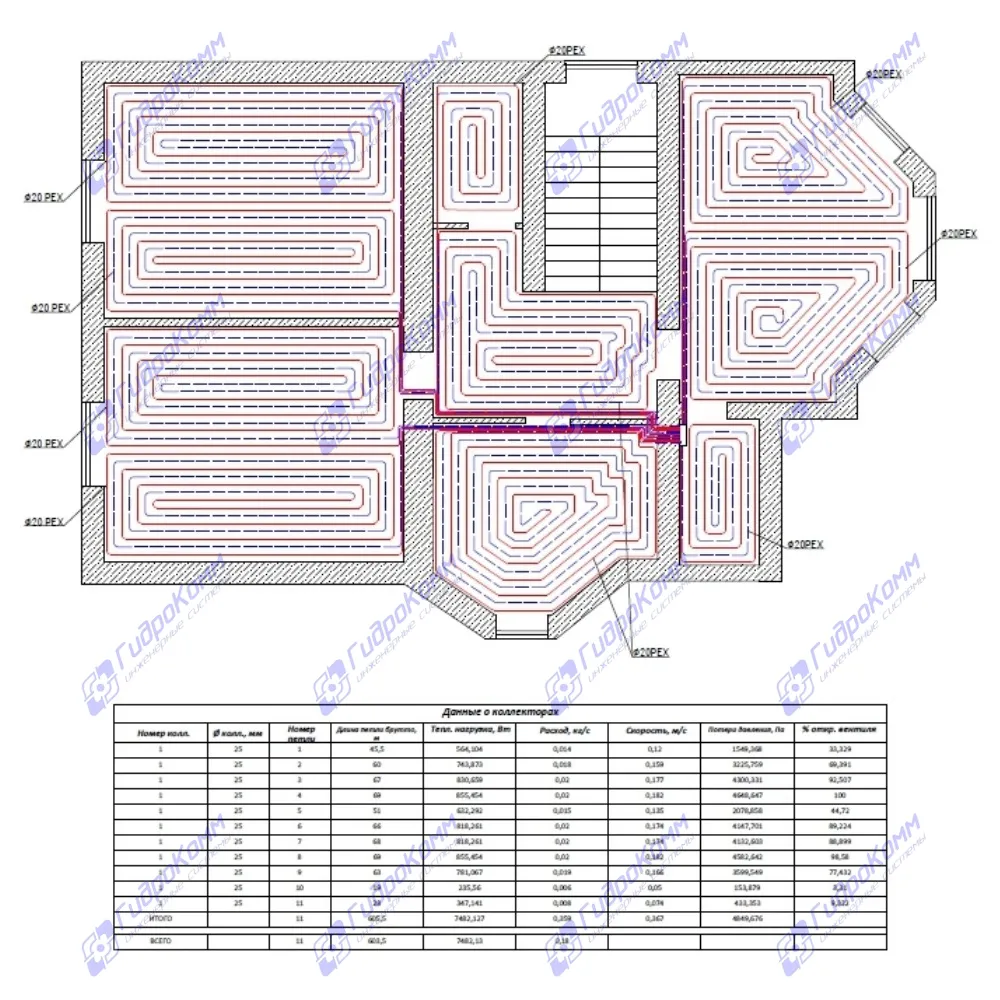

Основным потребителем тепла является система поверхностного отопления, при этом «теплый пол» покрывает более 95% отапливаемой площади дома. Насосная группа контура «теплого пола» оснащена смесительным клапаном с электромагнитным приводом, поддерживающим установленную температуру. Двухтрубная распределительная сеть объединяет 3 коллекторные группы с ручными механическими расходомерами, которые расположены на каждом этаже здания. Зоны прогрева  имеют конфигурацию в форме спирали, трубопроводы монтируются поверх отражающей тепловой изоляции, и фиксируются к плите перекрытия стеклопластиковой сеткой.

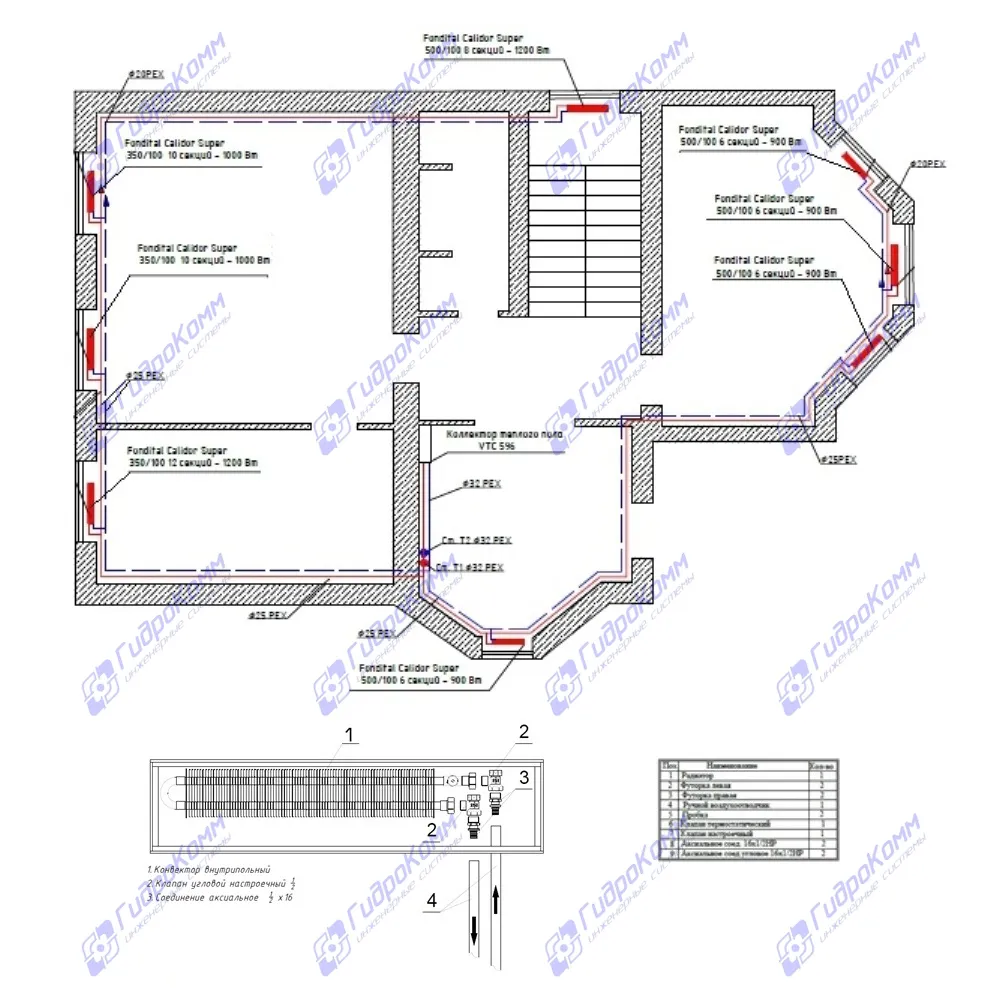

Наряду с «теплыми полами», функцию отопления выполняют секционные алюминиевые радиаторы и встраиваемые конвекторы, объединенные двухтрубной распределительной сетью. Регулировка температуры нагрева отопительных приборов осуществляется ручными регулирующими клапанами, оснащенными твердотельными термостатическими головками. Третьим потребителем тепловой энергии является воздухонагреватель системы приточной вентиляции цокольного этажа. Его теплоснабжение осуществляется последовательно подключенными насосными группами с регулирующим клапаном, электромагнитным приводом и пластинчатым теплообменником. Функцию теплоносителя, в данном контуре выполняет раствор пропиленгликоля, который исключает риск заморозки системы в случае ее аварийного или планового отключения. Для отопления здания хозяйственного блока и гаража, а также загрузки бойлера косвенного нагрева, осуществляющего приготовление ГВС, предусмотрено 2 отдельных тепловых контура.

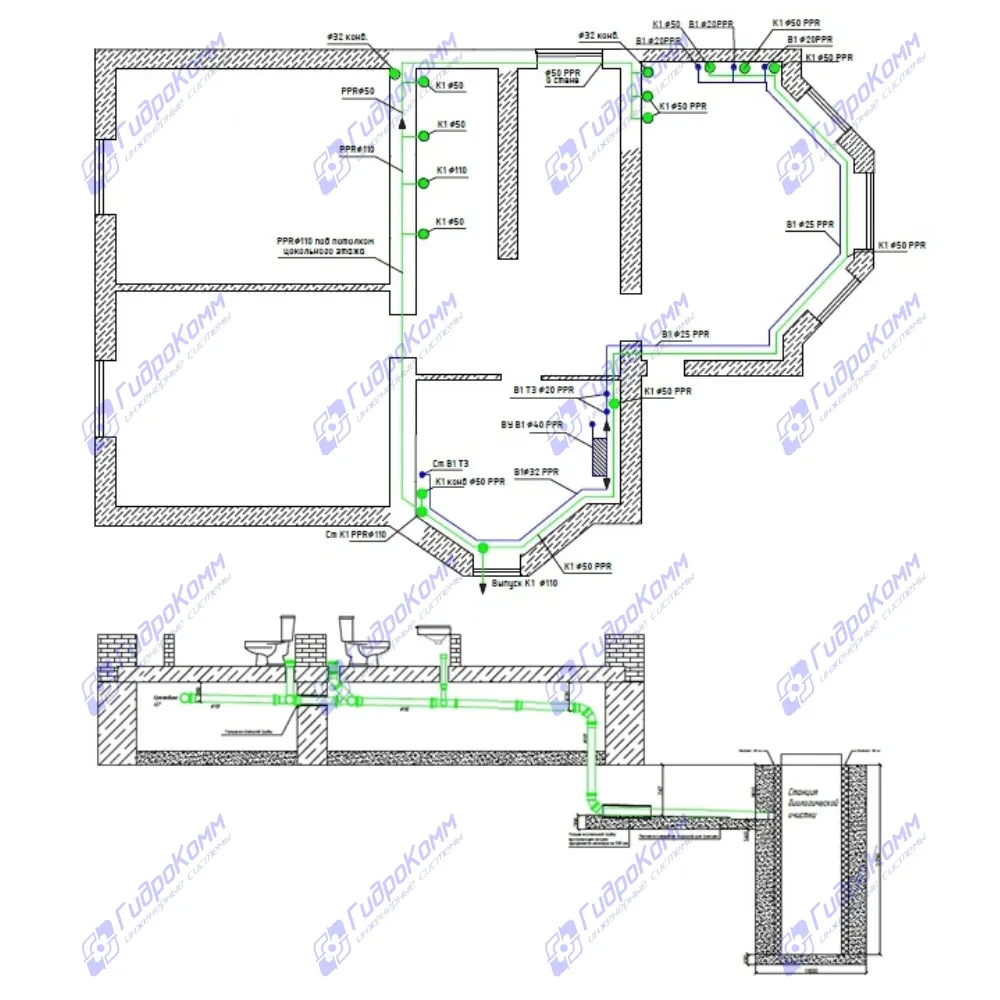

Схема горячего водоснабжения выполнена с рециркуляцией, обеспечивающей нагрев полотенцесушителей и комфортную эксплуатацию санитарно-технических приборов. Холодное водоснабжение дома осуществляется из централизованного хозяйственно-питьевого водопровода. При этом в состав системы входит узел учета, блок контроля протечек, накопительная емкость объемом 1,5 м3, бытовая насосная станция, секция магистральных фильтров, а также распределительные коллекторы. Система обеспечивает водоснабжение трех санузлов и кухни-гостиной, сауны и постирочной, хозяйственного блока и сети ландшафтного полива. Водоотведение осуществляется самотечной трубопроводной сетью, утилизирующей стоки от всех санитарно-технических приборов в станцию биологической очистки и дренажный колодец объемом 6 м3, расположенный на придомовой территории. Трубопроводы системы водоотведения запроектированы согласно требованиям нормативной документации, что обеспечивает эффективный отвод стоков, снижает вероятность возникновения засоров, и как следствие, упрощает эксплуатацию систем.
